Skylab

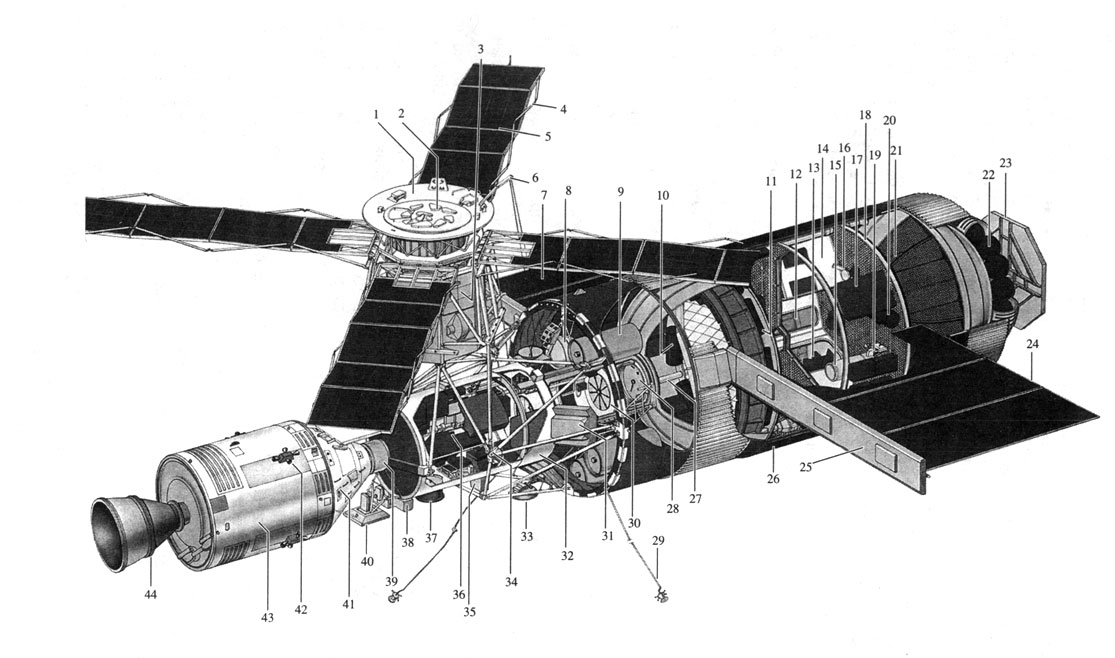

Орбитальная станция "Skylab": 1 - солнцезащитный экран, 2 - датчики комплекта астрономических приборов ATM, 3 - аккумуляторные батареи и зарядные устройства, 4 - система развертывания панелей солнечных батарей ATM, 5 - панели солнечных батарей ATM, 6 - выносная антенна, 7 - панель солнечных батарей основного блока, 8 - бак с азотом, 9 - баки с кислородом, 10 - резервуары с водой, 11 - хранилища, 12 - помещение для личной гигиены, 13 - помещение для отдыха, приготовления и приема пищи, 14 - каюты для сна, 15 - душевая, 16 - вращающееся кресло, 17 - консоль с регулируемым положением, 18 - решетка пола бытового отсека, 19 - велоэргометр, 20 - установка для создания отрицательного давления на нижнюю часть тела, 21 - бак для отходов, 22 - шары-баллоны со сжатым азотом системы управления полетом, 23 -радиатор холодильной установки, 24 - левая панель солнечных батарей основного блока (оторвана при запуске), 25 - устройство для развертывания панели солнечных батарей, 26 - противометеоритный экран (оторван при запуске), 27 - система вентиляции, 28 - люк-лаз между основным блоком и отсеком оборудования, 29 - антенна связи, 30 - люк-лаз между причальной конструкцией и отсеком оборудования, 31 - аккумуляторы, 32 - причальная конструкция, 33 - микроволновый радиометр (радиолокатор), 34 - ферма комплекта ATM, 35 - многоспектральное сканирующее устройство, 36 - оборудование причальной конструкции, 37 - боковой стыковочный узел, 38 -инфракрасный спектрометр, 39 - осевой стыковочный узел, 40 - антенна радиометра, 41 - командный отсек экипажа КК «Аполлон», 42 - блок вспомогательных двигателей, 43 - служебный модуль КК «Аполлон», 44 - маршевый двигатель корабля.

Описание конструкции

Отсек оборудования станции «Скайлэб» находился в верхней части корпуса.

Шлюзовая камера была предназначена для проведения научных экспериментов, а также для установки в неё капсулы спуска информации, в которую загружались фотоплёнка и другие материалы, требующие срочной доставки на Землю. Капсула выталкивалась из шлюзовой камеры станции в открытый космос, ракетные двигатели, работающие на сжатом азоте, её ориентировали нужным образом, для торможения включался твердотопливный ракетный двигатель.

Отсек астрофизических научных приборов ATM (Apollo Telescope Mount) содержал солнечные телескопы станции. Из-за короткой продолжительности выходов в открытый космос и необходимости защитить чувствительные инструменты от случайных повреждений, громоздкий ранец лунной системы СОЖ был заменён на блок подключения шланга. По нему передавался не только воздух для дыхания, но и жидкая вода для системы охлаждения. Блок надевался на пояс астронавта и служил в качестве переходника между шлангом и скафандром.

Лабораторный отсек служил для проведения научных экспериментов.

Бытовой отсек предназначался для отдыха, приготовления и приёма пищи, сна и личной гигиены. Во время запуска станции на ней было всё необходимое для деятельности трёх экипажей: 907 кг продуктов и 2722 л питьевой воды.

Отсек-каюта астронавта представляла собой нишу с закрывающейся шторкой, где было спальное место и ящик для личных вещей.

Задачи на орбите

На орбитальной станции «Скайлэб» было проведено множество биологических, технических и астрофизических экспериментов. Некоторые из них:

Наблюдения за Солнцем: Экспедиции проводили телескопические наблюдения в рентгеновском и ультрафиолетовом диапазонах, засняли множество вспышек и открыли корональные дыры.

Изучение земных природных богатств: В ходе выхода в открытый космос астронавты исправили радар для этих целей.

Экспедиции и экипажи

Первая экспедиция «Скайлэб-2» в составе Чарльза Конрада, Пола Уайтса и Джозефа Кервина продлилась 28 суток (25 мая 1973 года - 22 июня 1973 года) и носила не столько научный, сколько ремонтный характер. В ходе нескольких выходов в космос астронавты раскрыли заклинившую солнечную батарею и восстановили терморегуляцию станции с помощью установленного теплозащитного «зонтика».

Вторая экспедиция «Скайлэб-3» в составе Алана Бина, Джека Лаусмана и Оуэна Гэрриотта продлилась 59 суток (28 июля 1973 года - 25 сентября 1973 года). В ходе выхода в открытый космос установлен второй теплоизолирующий экран, были также проведены операции, связанные с заменой гироскопов.

Третья и последняя экспедиция «Скайлэб-4» в составе Джералда Карра, Эдварда Гибсона и Уильяма Поуга продлилась 84 дня (16 ноября 1973 года - 08 февраля1974 года). Карр, Гибсон и Поуг стали первыми астронавтами, которые встретили Новый год в космосе. Во время миссии на станции прошел однодневный мятеж, когда команда самовольно прервала связь с центром управления полетом и отдыхала в течение дня. В ходе выхода в открытый космос был исправлен радар для изучения земных природных богатств.

Задачи экипажей космонавтов на SkyLab

Изучение адаптации человека к условиям невесомости и проведение научных экспериментов.

Выходы в открытый космос. Во время экспедиций включали регулярную смену плёнки астрономических инструментов, установленных на внешней стороне станции.

Работа с оборудованием. Например, в ходе выхода в открытый космос был исправлен радар для изучения земных природных богатств.
